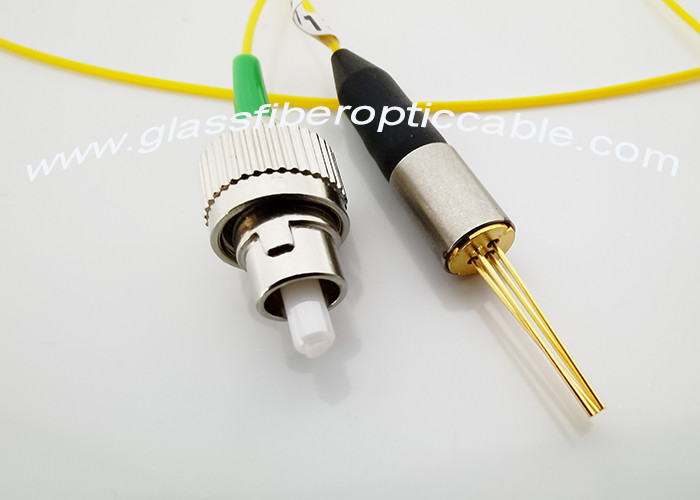

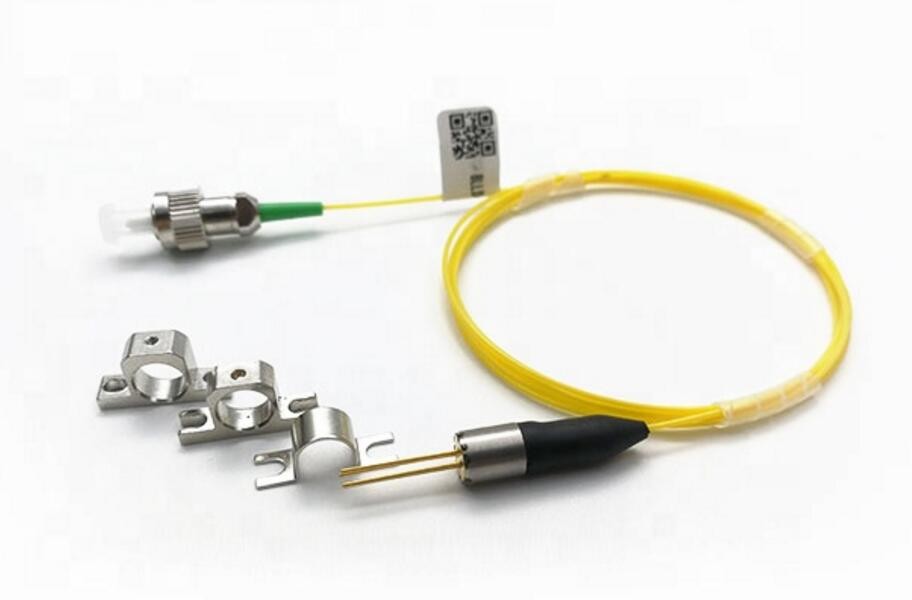

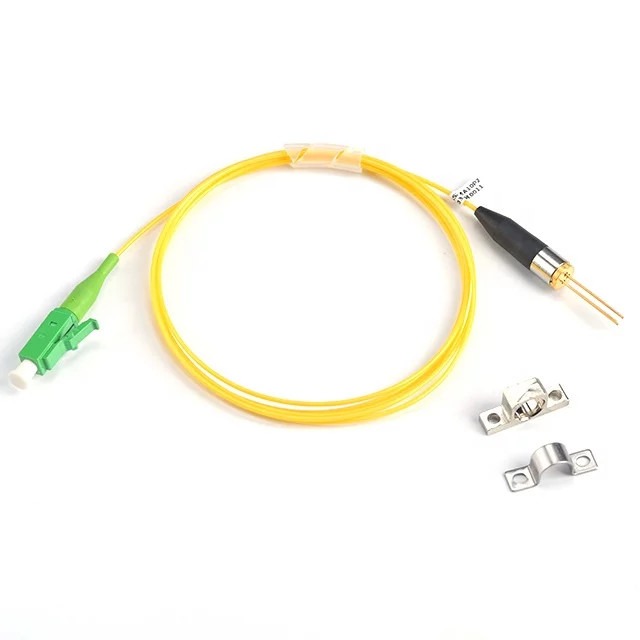

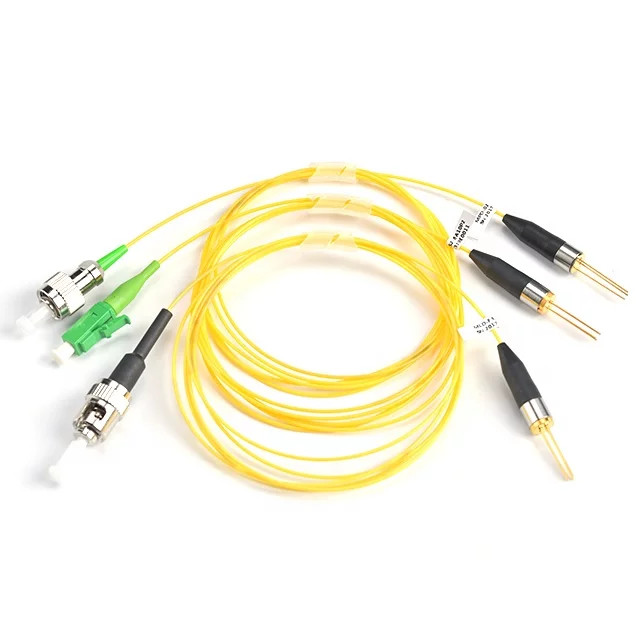

Diode laser optique coaxiale MM50/125um du tresse 850nm VCSEL Pigtailed de fibre de module de laser
1. Caractéristiques
Emballage coaxial de point de gel et de DFB
Moniteur intégré d'InGaAs/PIN
Fiabilité élevée, la longue vie d'opération
2. Applications
Signal d'émetteur optique ou de date
Émetteur optique de signal analogue
Module optique de Bidi et émetteurs-récepteurs optiques
Équipement de test
3. Capacités absolues (Tc=25℃)
| Paramètre | Symbole | Estimations | Unité |
| Actuel d'opération | Si (LD) | Ith+20 | mA |
| Tension inverse | Vr (LD) | 2,0 | v |
| Actuel d'opération | Si (palladium) | 2 | mA |
| Tension inverse | Vr (palladium) | 15 | V |
| Température de fonctionnement | Topr | -40~+85 | ℃ |
| Température de stockage | Tstg | -40~+85 | ℃ |
| La température de soudure | Tsld | 260/10 | ℃/S |
4. Caractéristiques optiques et électriques (Tc=25℃)
| Paramètre | Symbole | Mn. | Type | Maximum. | Unité | Condition d'essai | |
| Courant de seuil | Ith | 4 | 15 | mA | Onde entretenue | ||
| Tension en avant | VOP | 1,2 | 1,5 | V | Onde entretenue, If=Iop | ||
| De puissance de sortie optique | PF | 1 | 4 | mW | Onde entretenue, If=Ith+20mA | ||
| Longueur d'onde centrale | FP-LD | λc | λc-20 | λc | λc+20 | nanomètre | λc=1270~1650 |
| DFB-LD | λc | λc-10 | λc | λc+10 | nanomètre | ||
| CWDM LD | λc | λc-3 | λc | λc+3 | nanomètre | ||
| Temps de hausse/automne (10~90) % | Tr/Tf | 0,4 | NS | If=Ith, Po=Pf (10-90) % | |||
| Courant de moniteur | Im | 100 | 1000 | uA | Onde entretenue, P0 = PF | ||
| Capacité | DPC | 10 | 15 | PF | VRD =5V | ||
| Courant d'obscurité | Identification | 1 | Na | VRD =5V | |||
| Ration latérale de suppression de mode | SMSR | 35 | 40 | DB | Onde entretenue, Po=5mW | ||
| Isolement | OIN | 30 | DB | ||||
Selon les besoins des clients hors de la conception puissance de la fibre ; le rapport de suppression de côté-mode applique seulement au module de laser de DFB.
Gamme de longueurs d'onde de laser de point de gel ±20nm ; Gamme de longueurs d'onde de diode laser de DFB ±10nm, gamme de longueurs d'onde de diode laser de CWDM ±3nm.
