Non. | Articles | Unité | Spécifications | |
G.652D | ||||
1 | Diamètre de champ de mode | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Diamètre de revêtement | μm | 124.8±0.7 | |
3 | Non-circularité de revêtement | % | ≤0.7 | |
4 | Erreur de concentricité de /Core-Cladding | μm | ≤0.5 | |
5 | Diamètre de revêtement | μm | 245±5 | |
6 | Non-circularité de revêtement | % | ≤6.0 | |
7 | Erreur de concentricité de /Cladding-Coating | μm | ≤12.0 | |
8 | Longueur d'onde de coupure de câble | nanomètre | λcc≤1260 | |
9 | Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.25 |

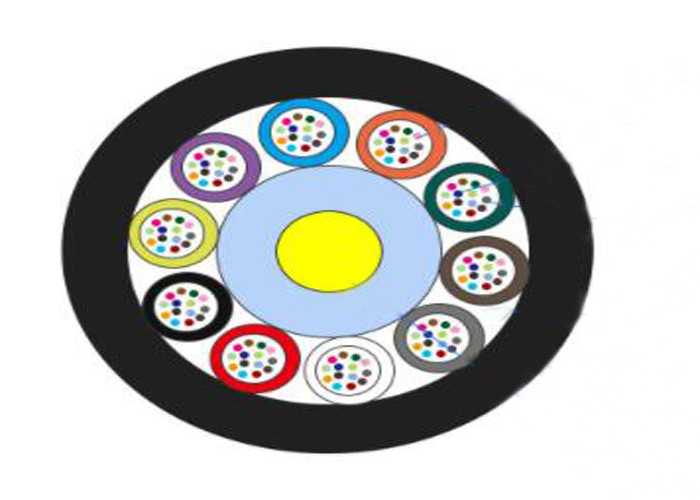

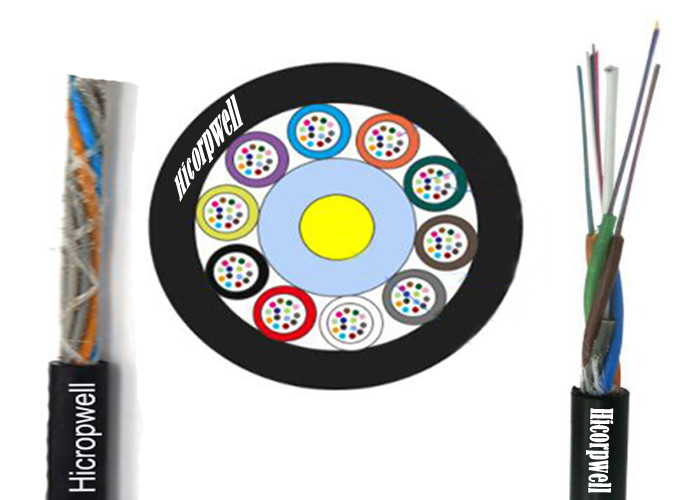

Paramètres de câble
Articles | Caractéristiques | |
Compte de fibre | 24 | |
Fibre de revêtement colorée | Dimension | 250µm±15µm |
Couleur | Bleu, orange, vert, Brown, Gris, naturel |
|
Tube lâche | Dimension | 1.95mm±0.05mm |
Matériel | PBT | |
Couleur | Vert, naturel, naturel, naturel | |
Remplisseur | Dimension | 1.95mm±0.05mm |
Matériel | Pp | |
Couleur | Rouge | |
Porteur axial | Diamètre | 1.5mm |
Matériel | FRP | |
Porteur central | Fil en verre | |
Veste intérieure | Dimension | 7.8mm±0.3mm |
Matériel | PE | |
Couleur | Noir | |
Veste externe | Dimension | 13.0mm±0.5mm |
Matériel | PE | |
Couleur | Noir |
Caractéristiques mécaniques et environnementales :
Articles | Unissez | Caractéristiques |
() Tension (long terme) | N | 1000 |
() Tension (à court terme) | N | 3000 |
() Écrasement (long terme) | N/10cm | 1000 |
() Écrasez (à court terme) | N/10cm | 3000 |
() Rayon de cintrage de mn (dynamique) | millimètre | 25D |
() Rayon de cintrage de mn (charge statique) | millimètre | 12.5D |
La température d'installation | ºC | -20~+60 |
Température de fonctionnement | ºC | -40~+70 |
Température de stockage | ºC | -40~+70 |

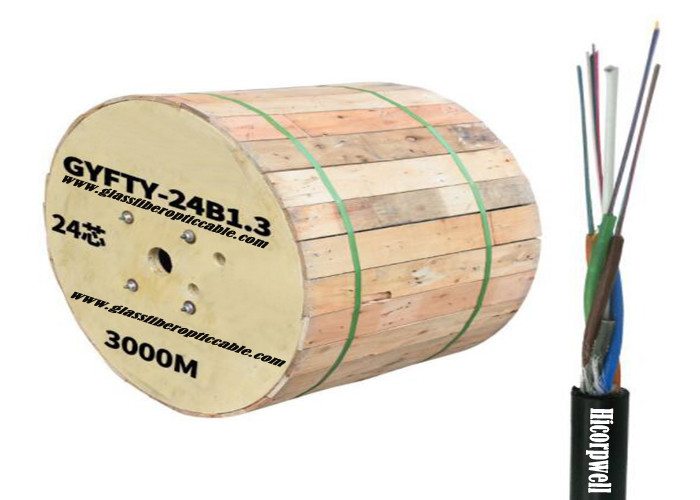

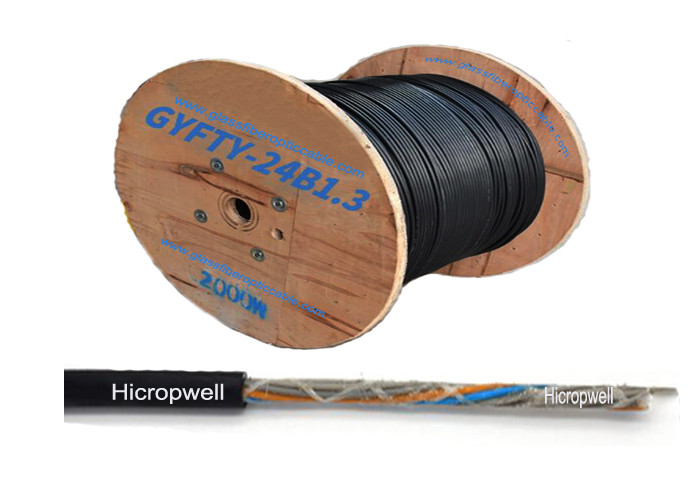

L'information de tambour :
