Câble RG59/U de communication de câble coaxial de liaison de câbles, câble coaxial de liaison de RG6/U et de RG11/U pour les applications visuelles

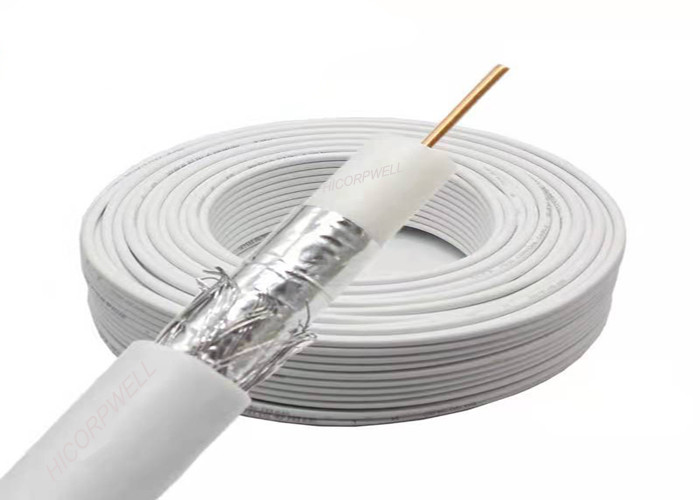

Le câble coaxial de liaison conduit le signal électrique utilisant un conducteur intérieur (habituellement un cuivre solide, cuivre échoué ou fil d'acier plaqué de cuivre) entouré par une couche d'isolation et toutes jointes par un bouclier, en général une à quatre couches de la tresse métallique tissée et bande métallique.
L'avantage de la conception coaxiale est celui avec le mode différentiel, courants va-et-vient égaux sur le conducteur intérieur, et à l'intérieur du conducteur externe, le signal électrique et des champs magnétiques sont limités au diélectrique, avec peu de fuite en dehors du bouclier.
Autre, électrique et des champs magnétiques en dehors du câble sont en grande partie gardés de l'interférence des signaux à l'intérieur du câble, si des courants inégaux sont filtrés au mauvais côté de la ligne.

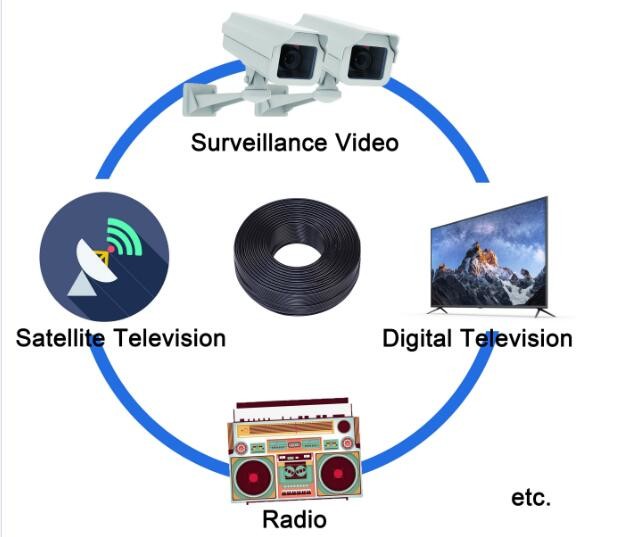

Les applications communes du câble coaxial de liaison incluent la vidéo et la distribution de CATV,
Rf et transmission des hyperfréquences, et connexions de données d'ordinateur et d'instrumentation
Le câble est protégé par une veste isolante externe. Normalement, l'extérieur du bouclier est maintenu au potentiel au sol et une tension de transport de signal est appliquée au conducteur central.
Cette propriété fait à câble coaxial de liaison un bon choix pour porter les signaux faibles, qui ne peuvent pas tolérer l'interférence de l'environnement, et pour des signaux électriques plus forts, qui ne doivent pas être permis de rayonner ou coupler dans les structures ou les circuits adjacents. Les câbles de plus grand diamètre et les câbles avec les boucliers multiples ont moins de fuite.
Dimension : | ||||||
Modèle | 521 | 621 | 721 | 821 | 921 | 942 |
Article | RG59 | Rg58 | Rg6 | Rg7 | Rg11 | RG59+2C |
Matériel d'intérieur conducteur |
CCS | CCS | CCS | CCS | CCS | CCS |
Diamètre d'intérieur Conducteur (millimètres) |
0.81±0.02 | 19*0.2±0.01 | 1.00±0.02 | 1.29±0.02 | 1.63±0.02 | 0,81 |
Matériel de diélectrique | PE de mousse | PE de mousse | PE de mousse | PE de mousse | PE de mousse | PE de mousse |
Diamètre du diélectrique (millimètres) | 3.66±0.15 | 2,95 | 4.57±0.01 | 5,72 | 7,11 | 3,7 |

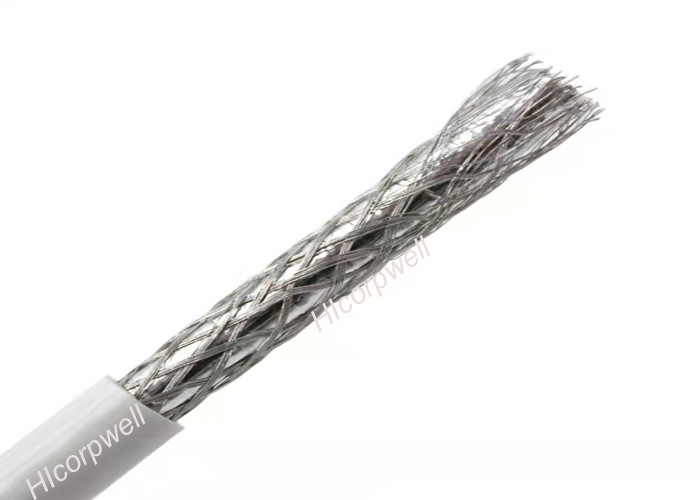

Matériel de bouclier |
ALfoil+AI brading |
Because/TC brading |
ALfoil+AI brading |
ALfoil+AI brading |
ALfoil+AI brading |
ALfoil+AI brading |
Diamètre de 1er externe conducteur (millimètres) |
3,90 | 4,90 | 5,90 | 7,52 | 3,9 | |
Diamètre de 2ème externe conducteur (millimètres) |
4,12 | 5,00 | 7,80 | 4,3 | ||
Matériel de veste | PVCPE | PVCPE | PVCPE | PVCPE | PVCPE | PVCPE |
Diamètre de veste | 6,30 | 4,95 | 6,90 | 8,10 | 10,16 | 11.5*6.00mm |
