"PM-ESF-7/125 à maintien de la polarisation" désigne une fibre à maintien de la polarisation de type panda dopée à l'erbium.
Structure et principe

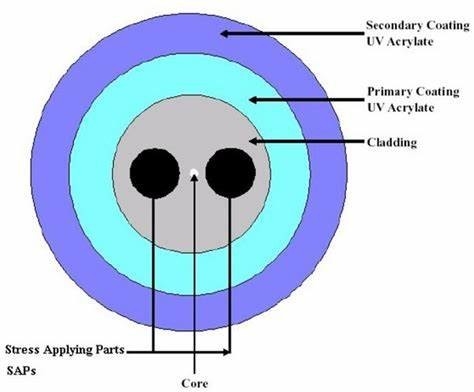

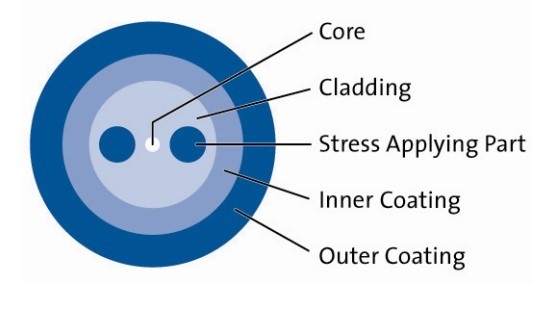

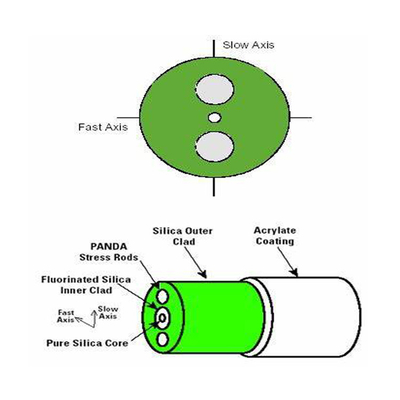

Principe de maintien de la polarisation: PM-ESF-7/125 appartient aux fibres de maintien de la polarisation de type panda, qui ont deux régions de contrainte symétriques.les deux modes de polarisation orthogonaux dans la fibre ont des constantes de propagation différentes, ce qui permet d'atteindre la fonction de maintien de la polarisation, réduisant la dispersion du mode de polarisation,et en veillant à ce que l'état de polarisation de l'onde lumineuse reste pratiquement inchangé pendant la transmission.
Caractéristiques de dopage: Cette fibre est une fibre dopée à l'erbium avec une forte concentration d'ions d'erbium dopant.qui peut réaliser efficacement des fonctions telles que l'amplification du signal optique.
Paramètres de performance Paramètres optiques
Mode: fibre mono-mode, garantissant que les signaux optiques sont transmis en un seul mode, réduisant la dispersion des modes et améliorant la qualité du signal.
Birefringence: La valeur de birefringence est ≥ 3,5 × 10−4. Une birefringence élevée permet à la fibre de mieux maintenir l'état de polarisation de la lumière.
Transmisseur de polarisation: à une longueur d'onde de 1300 nm, le transmisseur de polarisation est < -35 dB/4 m, ce qui indique que la fibre a un degré d'isolation élevé entre les différents modes de polarisation,réduire l'impact du bruit croisé sur le signal.
Longueur d'onde de coupure de mode de deuxième ordre:
Il est de 1460 ± 60 nm, ce qui garantit que la fibre peut maintenir la transmission en mode unique dans la plage de longueur d'onde de travail.
Paramètres de dimension
Diamètre du noyau: 7,4 microns.
Un diamètre de noyau plus petit aide à limiter la transmission de la lumière dans le noyau et à améliorer l'efficacité de l'interaction entre la lumière et les ions dopés dans le noyau.
Le premier diamètre du revêtement: 125 microns, fournissant un confinement optique pour le noyau afin de permettre une transmission efficace de la lumière dans le noyau.
Le revêtement peut protéger la fibre de l'environnement extérieur et améliorer la résistance mécanique et la durée de vie de la fibre.
Autres paramètres
Plage de longueur d'onde de travail: 1530-1625 nm.
Dans cette plage de longueurs d'onde, la fibre peut atteindre de bonnes performances optiques, adaptées à diverses applications telles que la communication optique et la détection optique.
L'ouverture numérique: 0.15L'ouverture numérique détermine la capacité de la fibre à recueillir et à transmettre la lumière, et cette valeur permet à la fibre d'être bien couplée à d'autres dispositifs optiques.
Niveau d'essai d'étanchéité: 100 kpsi (0,7 GPa), ce qui indique que la fibre a une résistance mécanique élevée et peut résister à certaines forces de traction et de compression.
Caractéristiques
Efficacité de conversion élevée: en raison du dopage élevé des ions erbium et de la conception technique unique, il a une efficacité de conversion de pompe élevée,qui peut convertir efficacement la lumière de la pompe en lumière de signal et améliorer les performances des amplificateurs optiques et autres appareils.
Excellentes caractéristiques de polarisation:
En tant que fibre qui maintient la polarisation, elle peut bien maintenir l'état de polarisation de la lumière, fournissant une sortie de polarisation stable pour les applications nécessitant une lumière polarisée.
Bonne qualité du faisceau: il peut obtenir une sortie laser avec une largeur de ligne étroite et une qualité de faisceau élevée, adaptée à des scénarios d'application avec des exigences élevées en matière de qualité du faisceau,tels que le traitement laser et le rangement laser.
Haute fiabilité:
En adoptant la technologie de revêtement NuCoat FATM, il a une bonne capacité d'interférence environnementale,
peut fonctionner de manière stable pendant une longue période dans des environnements extrêmes et améliore la fiabilité et la durée de vie de la fibre.
