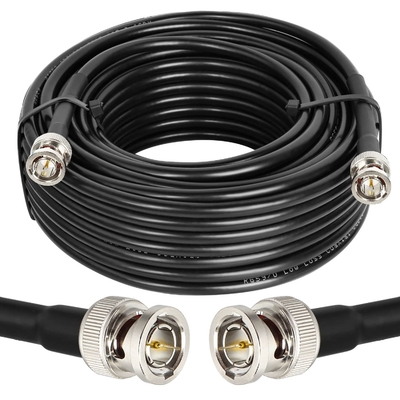

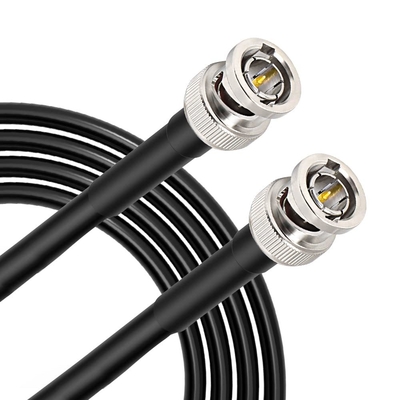

Types de câbles coaxiaux pour les applications vidéo : câbles coaxiaux RG59/U, RG6/U et RG11/U
Le câble coaxial conduit un signal électrique en utilisant un conducteur interne (généralement un fil de cuivre massif, de cuivre toronné ou d'acier cuivré) entouré d'une couche isolante, le tout enfermé dans un blindage, généralement composé d'une à quatre couches de tresse métallique tissée et de ruban métallique.
Le câble est protégé par une gaine isolante extérieure. Normalement, l'extérieur du blindage est maintenu au potentiel de masse et une tension transportant le signal est appliquée au conducteur central.
L'avantage de la conception coaxiale est qu'avec le mode différentiel, des courants push-pull égaux sur le conducteur interne et à l'intérieur du conducteur externe, les champs électriques et magnétiques du signal sont limités au diélectrique, avec peu de fuite à l'extérieur du blindage.
De plus, les champs électriques et magnétiques à l'extérieur du câble sont largement empêchés d'interférer avec les signaux à l'intérieur du câble, si les courants inégaux sont filtrés à l'extrémité réceptrice de la ligne.
Cette propriété fait du câble coaxial un bon choix à la fois pour transporter des signaux faibles, qui ne peuvent pas tolérer les interférences de l'environnement, et pour des signaux électriques plus forts, qui ne doivent pas être autorisés à rayonner ou à se coupler dans des structures ou des circuits adjacents. Les câbles de plus grand diamètre et les câbles avec plusieurs blindages ont moins de fuites.
Les applications courantes du câble coaxial incluent la vidéo et la distribution CATV, la transmission RF et micro-ondes, et les connexions de données informatiques et d'instrumentation.
Spécification sur le câble RG6.pdf
RG6 :
