Les composants passifs actionnent l'unité rapide de connecteur du diviseur SMA de diviseur
PCs 1
MOQ
negotiation
Prix
Passive Components Power Splitter Divider Quick SMA Connector Unit
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: HICORPWELL
Certification: IEC 60794-2-10/11
Numéro de modèle: Diviseur de répartiteur de puissance
Surligner:

Les connecteurs de SMA actionnent le diviseur

,

Diviseur rapide d'unité de connecteur de SMA

,

Répartiteur de puissance des connecteurs rf de SMA

Conditions de paiement et expédition
Détails d'emballage: Poly-sac et carton
Conditions de paiement: Western Union, L/C, T/T
Capacité d'approvisionnement: 5000pcs par semaine
Caractéristiques
Catalogue: Unité passive de composants de rf
Connecteurs: Connecteurs de SMA
Connector Type: SMA
Connecteur de rf: SMA-femelle
Rayon de cintrage: 30mm
Puissance moyenne: 50W
Isolement (DB): 20
Min Isolation (DB): 18
Dimension physique (millimètres, +/--0,1): 49.6×33.5×12.8
Description de produit

Les composants passifs actionnent l'unité rapide de connecteur du diviseur SMA de diviseur



Paramètre

Mn.
Type.
Maximum.
Plage de fréquence (gigahertz)
2
8
Perte par insertion (DB)
(Avec le rapport de distribution)
3,7
4
Isolement (DB)
18
20
VSWR
1,35
Équilibre d'amplitude (DB)
0,3
Équilibre de phase (°)
5
Impédance (Ω)
50
Connecteurs
SMA
Capacité de puissance (W)
10
Température de fonctionnement (°C)
-30
la température normale
+70
Dimension physique (millimètres, +/--0,1)
49.6×33.5×12.8
Poids (g)
30
35
40



L'autre répartiteur de puissance



Nouveau 2/3/4/8 répartiteur de puissance de manière ; Basse perte par insertion, isolaton élevé, petite taille ;
Système de communication pour l'amplificateur de puissance linéaire de haute performance ;
Coût bas et structure de puissance et fiable inverse élevée de représentation ;
Approprié à la production en série, installation facile.



Modèle non.

Freq.

Gamme

(Gigahertz)

L'IL.

(DB)

Isolement

(DB)

VSWR

Entrée

VSWR

Sortie

En avant

Puissance

(w)

Inverse

Puissance

(w)

Connecteur

Type

Temp. (°C)

Dimension

L X W X H

(millimètre)

HCW2PD9477A 0.136~0.52 0,5 18 1,3 1,3 50 1 N -20~+70 94.5×77×22
HCW2PD4273A 0.35~6.0 1,8 16 1,5 1,5 25 1 SMA-F -55~+85 42×73.5×11.5
HCW2PD6645A 0.4~0.8 0,4 20 1,3 1,3 30 1 BNC-F -55~+85 66×45×18
HCW2PD5055A 0.4~4.0 1,5 18 1,4 1,4 10 1 SMA, N -55~+85 50.5×55.5×20
HCW2PD2854A 0.5~2.0 0,5 20 1,3 1,2 30 3 SMA-F -55~+85 28×54×10
HCW2PD8860A 0.698~2.7 0.8~2.5 0,5 20 1,25 1,25 50 1 SMA, N, BNC -20~+70 88×60×21
HCW2PD2835A 0.8~2.5 0,5 20 1,3 1,2 30 3 SMA-F -55~+85 28×35×10
HCW2PD4036A 0.8~4.2 0,7 20 1,4 1,3 30 3 SMA-F -55~+85 40×36×20
HCW2PD2828A 1.0~2.0 0,4 20 1,3 1,2 30 3 SMA-F -55~+85 28×28×10
HCW2PD2828B 1.0~4.0 0,5 20 1,3 1,3 30 3 SMA-F -55~+85 28×28×10
HCW2PD2828C 2.0~4.0 0,4 20 1,3 1,3 30 3 SMA-F- 55~+85 28×28×10
HCW2PD3033A 2.0~8.0 0,7 20 1,3 1,3 30 3 SMA, N -55~+85 30×33×20
HCW2PD2828D 2.0~8.0 0,7 20 1,3 1,3 30 3 SMA-F -55~+85 28×28×10
HCW2PD2447A 2.0~18.0 1,0 15 1,8 1,6 30 3 SMA-F -55~+85 24×47×10
HCW2PD2828E 4.0~8.0 0,5 20 1,3 1,3 30 3 SMA-F -55~+85 28×28×10
HCW2PD2436A 4.0~18.0 0,8 16 1,8 1,6 30 3 SMA-F -55~+85 24×36×10
HCW2PD3728A 5.0~6.0 0,6 18 1,4 1,3 10 3 SMA-F -55~+85 37×28×14



Modèle non.

Freq.

Gamme

(Gigahertz)

L'IL.

(DB)

Isolement

(DB)

VSWR

Entrée

VSWR

Sortie

En avant

Puissance

(w)

Inverse

Puissance

(w)

Connecteur

Type

Temp.

(°C)

Dimension

LxWxH

(millimètre)

HCW3PD12071B 0.136~0.52 0,5 18 1,35 1,35 50 1 N -20~+70 120×71×21
HCW3PD12071A 0.698~2.7 0.8~2.5 0,5 19 1,3 1,3 50 1 SMA, N -20~+70 120×71×21
HCW3PD4152A 2.0~4.0 0,6 18 1,3 1,3 30 3 SMA-F -55~+85 41×52×10
HCW3PD3766A 2.0~8.0 1,0 18 1,4 1,3 30 3 SMA-F -55~+85 37.5×66.5×10
HCW3PD3944A 4.0~8.0 0,7 18 1,4 1,3 30 3 SMA-F -55~+85 39×44×10



Modèle non.

Freq.

Gamme

(Gigahertz)

L'IL. (DB)

Isolement

(DB)

VSWR a entré VSWR a produit

Puissance en avant

(w)

Puissance inverse

(w)

Type de connecteur

Temp.

(°C)

Dimension LxWxH (millimètres)
HCW4PD160128A 0.136~0.48 0,6 18 1,5 1,4 20 3 SMA-F BNC-F -30~+70 160×128×16.5
HCW4PD136136A 0.136~0.52 0,5 18 1,35 1,35 50 1 N -20~+70 136.4×136×21
HCW4PD9976A 0.4~4.0 2,5 18 1,4 1,4 10 3 SMA-F -35~+65 74.5×99.5×15.5
HCW4PD5676A 0.5~2.0 1,0 20 1,3 1,2 30 3 SMA-F -55~+85 56×76×10
HCW4PD10172A 0.5~6.0 4,5 18 1,5 1,5 10 3 SMA-F -35~+65 72.5×101×15.5
HCW4PD12071A 0.698~2.7 0.8~2.5 0,5 18 1,3 1,3 50 1 SMA, N -20~+70 120×71×21
HCW4PD5650A 0.8~2.5 0,7 20 1,4 1,3 30 3 SMA-F -55~+85 56×50×10
HCW4PD5643A 1.0~2.0 0,7 20 1,3 1,3 30 3 SMA-F -55~+85 56×43×10
HCW4PD5643B 1.0~4.0 0,8 20 1,3 1,3 30 3 SMA-F -55~+85 56×43×10
HCW4PD5643C 2.0~4.0 0,5 20 1,3 1,3 30 3 SMA-F -55~+85 56×43×10
HCW4PD9452A 2.0~8.0 1,2 20 1,4 1,3 30 3 SMA, N -55~+85 94×52×18
HCW4PD5650B 2.0~8.0 1,2 20 1,4 1,3 30 3 SMA-F -55~+85 56×50×10
HCW4PD5458A 2.0~18.0 2,5 15 1,7 1,7 30 3 SMA-F -55~+85 54×58×10
HCW4PD5643D 4.0~8.0 0,8 20 1,3 1,3 30 3 SMA-F -55~+85 56×43×10
HCW4PD5060A 4.0~18.0 1,5 15 1,8 1,6 30 3 SMA-F -55~+85

50.5×60×10

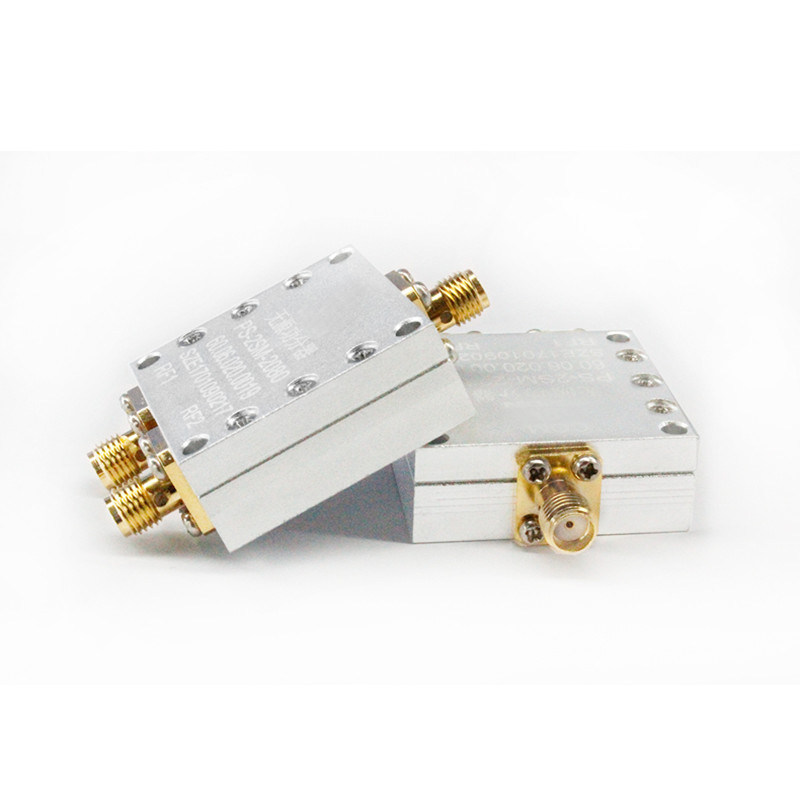

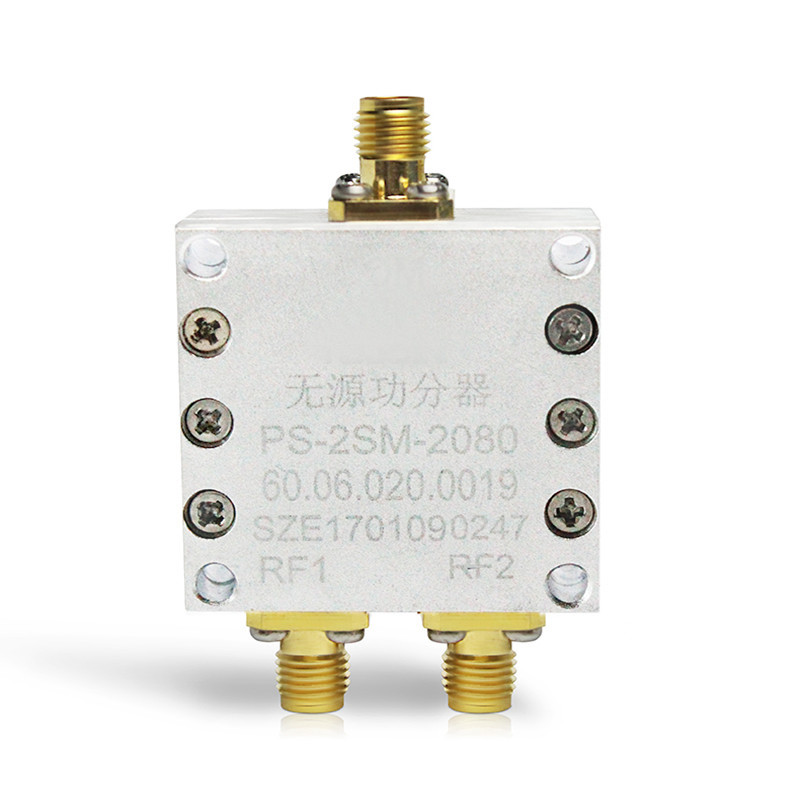

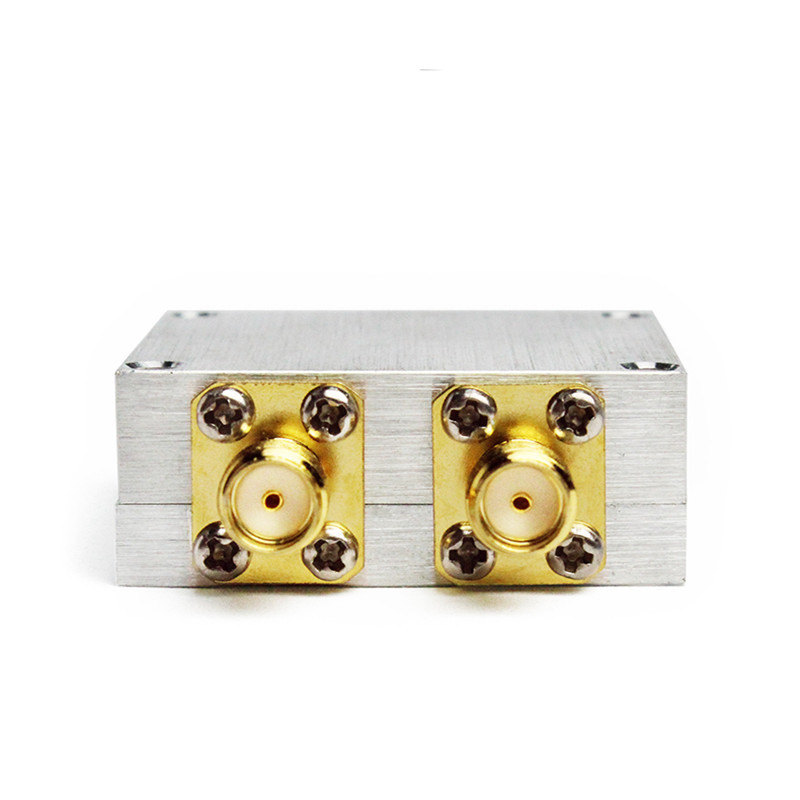

         Les composants passifs actionnent l'unité rapide de connecteur du diviseur SMA de diviseur 0Les composants passifs actionnent l'unité rapide de connecteur du diviseur SMA de diviseur 1Les composants passifs actionnent l'unité rapide de connecteur du diviseur SMA de diviseur 2

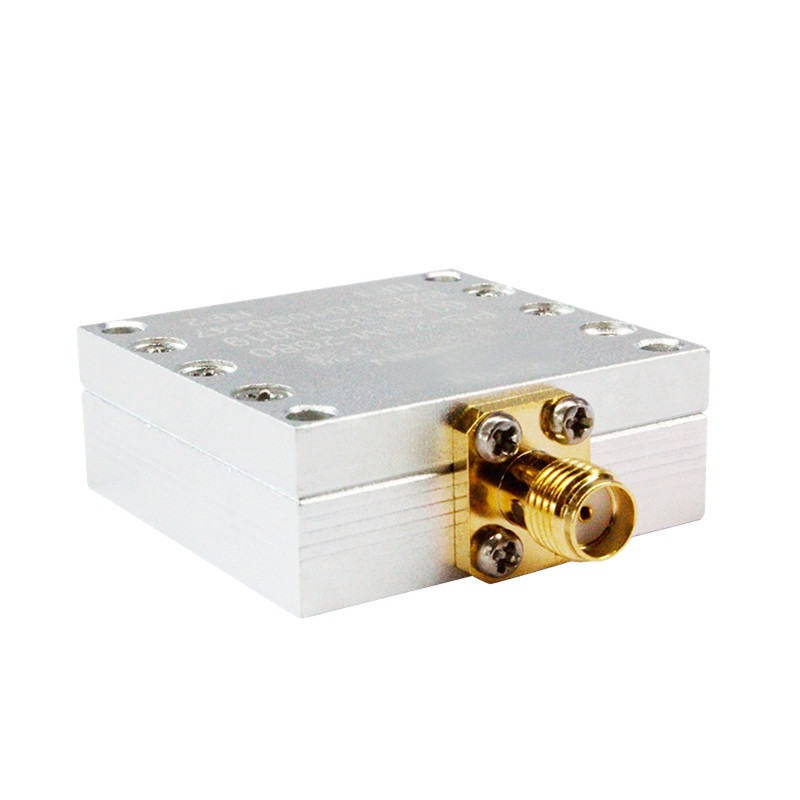

Les composants passifs actionnent l'unité rapide de connecteur du diviseur SMA de diviseur 3

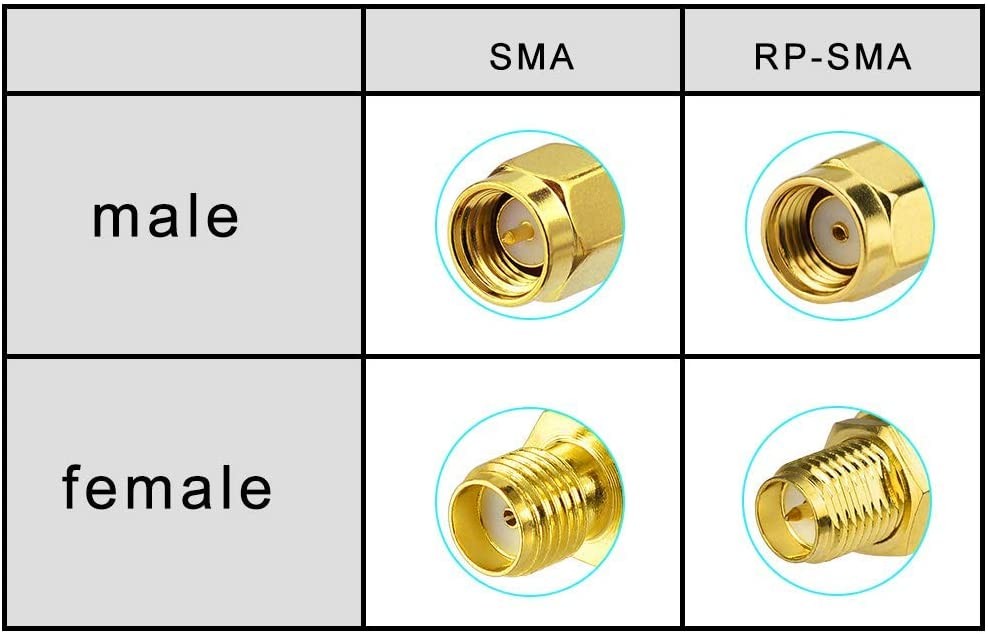

Les composants passifs actionnent l'unité rapide de connecteur du diviseur SMA de diviseur 4
