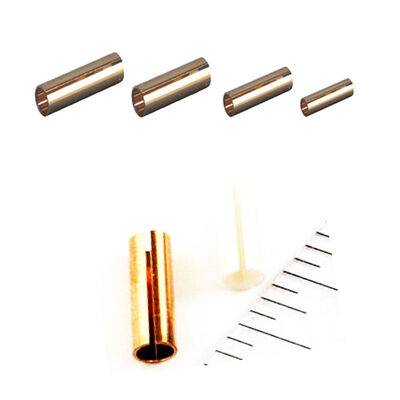

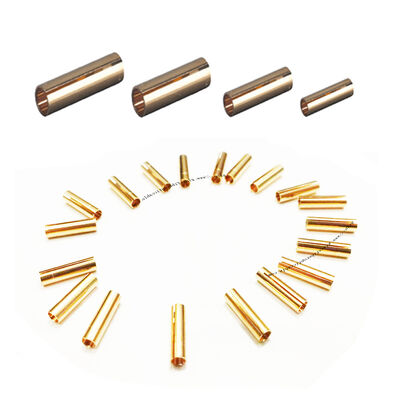

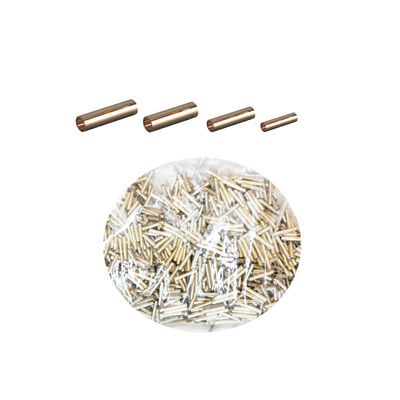

Manchon en bronze phosphoreux protecteur pour connecteurs fibre optique standard SC/FC/ST. Les manchons en bronze phosphoreux atteignent une précision modérée grâce à des processus d'emboutissage et de tournage, avec des propriétés métalliques qui permettent des ajustements dimensionnels mineurs pour s'adapter aux variations de tolérance, assurant une large compatibilité à un coût compétitif.
Les systèmes de communication par fibre optique fonctionnent souvent dans des environnements difficiles (par exemple, armoires FTTX extérieures, sites industriels avec une humidité ou une poussière élevées). Bien que les matériaux céramiques soient résistants à la corrosion, leurs microstructures poreuses peuvent absorber l'humidité ou les contaminants au fil du temps, affectant la stabilité à long terme.
| Paramètre | Valeur |
|---|---|
| Taille OD | SC : 2.499±0.0005, LC : 1.249±0.0005 |
| Taille ID | Personnalisé |
| Concentricité | SM ≤ 1.0 μm, MM ≤ 4.0 μm |
| Longueur | SM 10.5±0.05, MM 10.5±0.1, LC : 6.4+0.1 |
| Type de férrule | SC/LC/APC/Personnalisé |
| Matériau | Dioxyde de Zirconium |
| Extrémité | Type conique/Type à cran/Type plat |
| Couleur | Blanc |
| Échantillon | Gratuit |
| Type | SC | LC | MU | APC | UNITÉ |
|---|---|---|---|---|---|
| Taille OD (mm) | SM : 2.4999±0.0005 MM : 2.4999±0.001 |
SM : 2.4999±0.0005 MM : 1.249±0.001 |
1.249±0.0005 | 2.499±0.0005 | φd±0.0005 |
| Taille ID (mm) | SM : d±0.001 MM : d±0.002 |
SM : d±0.001 MM : 0.126±0.004 |
d±0.001 | d±0.001 | d±0.001 |
| Concentricité (μm) | SM : ≤ 1.0 MM : ≤ 4.0 |
SM : ≤ 1.0 MM : ≤ 4.0 |
≤ 1.0 | ≤ 1.0 | Personnalisé |
| Longueur (mm) | SM : 10.5±0.05 MM : 10.5±0.05 |
6.4+0.1 | 6.5±0.05 | 10.5±0.05 | L±0.05 |
La férrule est le composant le plus important des connecteurs de fibre et des cordons de raccordement de fibre. Bien que les férules puissent être fabriquées en plastique, en acier inoxydable ou en céramique (zircone), la plupart des connecteurs optiques utilisent un matériau céramique (zircone) en raison de ses propriétés souhaitables, notamment une faible perte d'insertion, une résistance remarquable, un faible coefficient d'élasticité, un contrôle facile des caractéristiques du produit et une forte résistance aux changements environnementaux.
Le diamètre extérieur (OD) des férules en céramique (zircone) pour les connecteurs de fibre ST, FC et SC est de φ2.5mm, tandis que pour les versions de connecteurs de fibre MU et LC, il est de φ1.25 mm. La taille des férules en céramique (zircone) OD est précise avec un niveau de tolérance de ±0.0005 mm. La taille du diamètre intérieur (ID) des férules en céramique a une précision de 0.001 mm en concentricité et de 0.0005 mm en excentricité pour les férules monomodes utilisées pour les composants de communication optique.
Pour les férules multimodes utilisées dans les applications LAN et/ou SAN, la taille des férules en céramique OD est précise avec un niveau de tolérance de ±0.001 mm, tandis que le diamètre intérieur (ID) a une précision de 0.003 mm en concentricité et de 0.004 mm en excentricité.
Emballage : Carton, boîte en bois, ou selon les exigences du client
Délai de livraison : 15-25 jours après réception de l'acompte (y compris le temps de fabrication des outillages)
