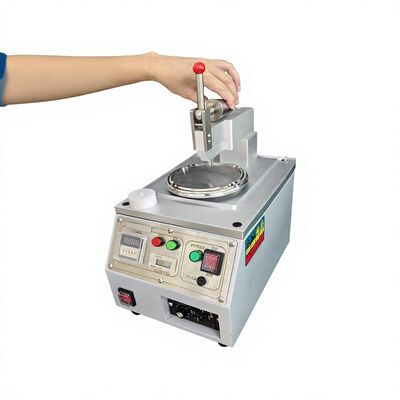

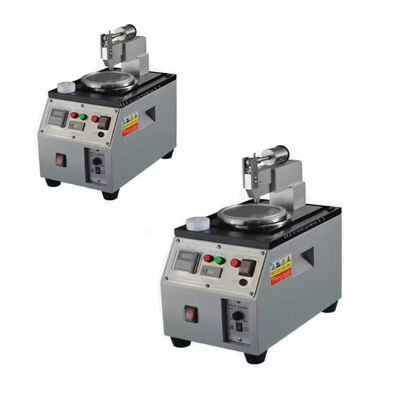

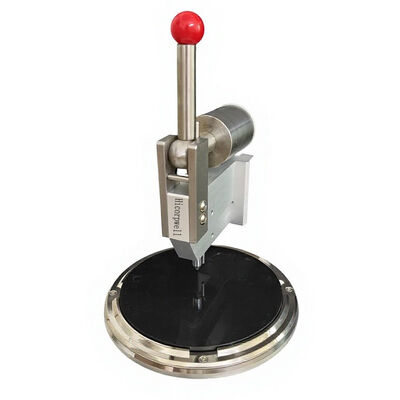

Une machine de polissage de connecteurs de fibre optique est un dispositif optique de précision spécialisé conçu pour le meulage fin et la finition de surface des férules de connecteurs de fibre. C'est un équipement essentiel dans la production de masse de cordons de brassage de fibre, de queues de cochon et de composants de communication optique. En polissant précisément la face d'extrémité du connecteur, la machine élimine les rayures de surface, les résidus de résine et la courbure inégale, optimisant ainsi les paramètres clés de performance optique, y compris la perte d'insertion (IL) et la perte de retour (RL), et assurant une transmission de signal optique stable et à faible perte. Largement appliqué dans la construction FTTH, le câblage de centres de données, la fabrication de dispositifs optiques et les projets d'ingénierie de communication, il remplace le polissage manuel traditionnel pour fournir des résultats de polissage standardisés, répétables et à haut rendement.
Principe de fonctionnement
La machine adopte une technologie de polissage orbital à pression mécanique constante. Elle fixe plusieurs connecteurs de fibre sur un gabarit de polissage dédié et exécute des trajectoires de polissage prédéfinies avec une pression, une vitesse et un temps contrôlables. Grâce à un meulage progressif avec des films de polissage de différents grains, elle élimine les résidus d'adhésif, les bavures de fibre et les défauts de surface sur la face d'extrémité de la férule. L'ensemble du processus permet d'obtenir une courbure de face d'extrémité cohérente, une planéité parfaite du cœur de fibre et une finition de surface ultra-lisse, répondant aux normes industrielles de polissage UPC et APC.
Caractéristiques principales du produit
1. Structure de polissage stable
Équipé de structures de pression professionnelles à quatre coins ou centrales. La conception de pression à quatre coins assure une distribution de pression uniforme et stable sans sauts ni déviations pendant le fonctionnement, améliorant efficacement la cohérence des paramètres 3D de la face d'extrémité (rayon de courbure, décalage de l'apex, hauteur de fibre) et prenant en charge la production par lots à long terme.
2. Large compatibilité
Prend en charge les connecteurs à fibre unique courants tels que SC, LC, FC, ST, ainsi que les connecteurs MPO/MTP multi-cœurs. Les gabarits et les programmes de processus personnalisables s'adaptent aux différentes spécifications de connecteurs, couvrant les scénarios de connexion optique conventionnels de communication civile et de centres de données haute densité.
3. Paramètres intelligents réglables
Intègre un système de contrôle numérique avec affichage en temps réel de la pression de polissage, de la vitesse de fonctionnement, du temps de traitement et de l'état de fonctionnement. Tous les paramètres de processus sont librement réglables et peuvent être enregistrés sous forme de préréglages personnalisés. Les opérateurs peuvent rapidement basculer entre les modes de polissage UPC/APC pour correspondre aux différentes normes de production.
4. Haute efficacité et haut rendement
Comparé au polissage manuel, le mode de polissage par lots automatisé améliore considérablement l'efficacité de la production. Une seule opération peut traiter 12 à 48 connecteurs simultanément avec un taux de qualification stable des produits finis, réduisant efficacement les coûts de main-d'œuvre et la dépendance technique vis-à-vis des travailleurs.
5. Durable et faible entretien
Adopte un cadre métallique à haute rigidité et des composants de transmission de précision, offrant un fonctionnement stable, un faible bruit et une longue durée de vie. La conception modulaire simplifie le nettoyage quotidien, le remplacement des consommables et la maintenance de l'équipement, réduisant ainsi les temps d'arrêt de production.
Norme de qualité de polissage
Après un polissage professionnel, la face d'extrémité du connecteur ne présente aucune rayure, aucune piqûre et aucun résidu de poussière. Elle est entièrement conforme aux normes industrielles internationales : face d'extrémité UPC avec une perte d'insertion ultra-faible et une perte de retour élevée ; face d'extrémité biseautée APC supprimant efficacement la lumière réfléchie, s'adaptant parfaitement aux scénarios de transmission de signal optique de haute précision et évitant les interférences de signal et l'atténuation causées par un mauvais traitement de la face d'extrémité.
Applications principales
Il est largement utilisé dans la production de masse de cordons de brassage et de queues de cochon de fibre optique, le traitement et la personnalisation de composants optiques passifs, la production de support pour l'ingénierie FTTH, le traitement de composants de câblage optique de centres de données et la finition de qualité des connecteurs optiques de communication dans les projets de stations de base de communication.

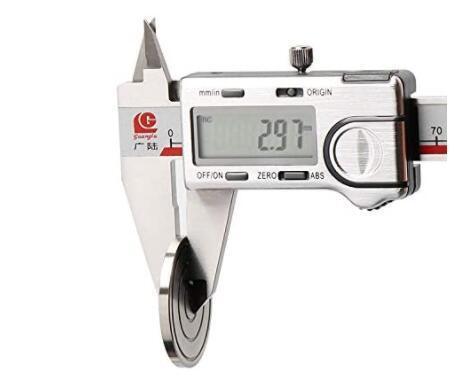

Caractéristiques
* Férules de fibre pour le meulage des faces d'extrémité PC de 2,5 mm et 1,25 mm, telles que FC, SC, ST/LC, etc.
* Fabriqué en acier inoxydable fini de haute qualité, dur et résistant à l'usure ;
*Les bords ronds intérieurs et extérieurs sont conçus pour une manipulation manuelle facile ;
*La taille de traitement est exquise, lisse et sans bavures, assurant l'effet de meulage ;
* Léger et petit, facile à transporter ;
Description
Dans le cas où le remplacement ou la soudure ne sont pas autorisés, la face d'extrémité de la fibre de queue des dispositifs optiques endommagés (y compris les rayures et les fissures) de diverses fonctions (tels que les lasers, les émetteurs-récepteurs, les modulateurs, les commutateurs optiques, les amplificateurs, les compensateurs, etc.)

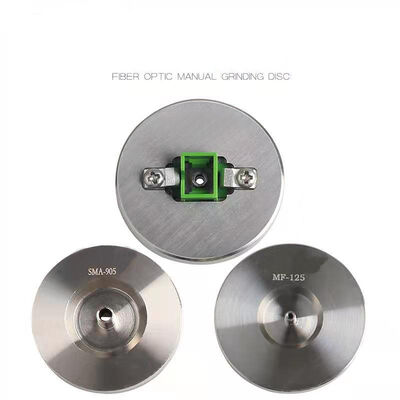

Disque de meulage manuel de fibre optique Le disque de meulage manuel pour la réparation de la face d'extrémité de fibre optique est un outil rapide, simple et efficace pour réparer la face d'extrémité sur site.
Spécifications
1. Minuterie : rotation Omron, minuterie numérique à touches, réglage de toute durée
2. Convient pour : φ2.5mm PC,APC:FC,SC,ST ; φ1.25mmPC,APC:LC,MU,MT,mini-MT,MT-RJ ;
PC,APC:MPO,MTP,MPX ; Queue de cochon ; Fibre array ; PLC
3 Cœurs : 18 20 24
4. Connecteurs de fibre optique standard : FC/UPC,SC/UPC,ST/UPC,LC/UPC,MU/UPC,
FC/APC,SC/APC,MT-RJ,E2000 etc.
5. Perte d'insertion du connecteur : ≤0.2dB(SM),≤0.15dB(MM)
6. Perte de retour : ≥50dB(PC),≥60dB(APC)
7. Rayon de courbure : PC:10~25mm(φ2.5mm),7~25mm(φ1.25mm),APC:5~12mm
8. Perte de répétition : ≤0.1dB ; Perte d'échange : ≤0.2dB
